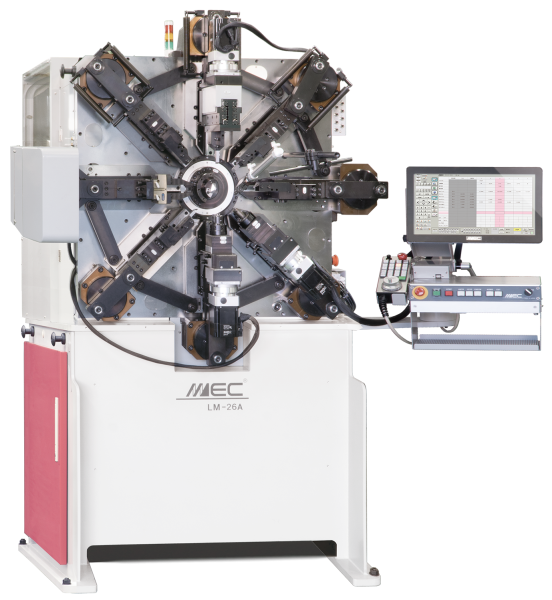

Schenkelfedermaschine LM-26A

Artikelnummer: LM-26A
Kategorie: Torsions- und Formfedermaschinen
Hersteller: MEC

Für Drahtdurchmesser ø1.2 - ø2.6mm

Preis auf Anfrage

LM-26A – 15-Achs CNC Torsionsfedermaschine mit rotierendem Draht

Die LM-26A ist eine leistungsstarke 15-Achs CNC-Torsionsfedermaschine mit rotierendem Drahtsystem und moderner Steuerungstechnologie. Sie wurde für die hochpräzise, effiziente Fertigung von Torsions- und Zugfedern entwickelt und überzeugt durch intuitive Bedienung sowie kurze Rüstzeiten.

Dank des Drahtrotationsmechanismus und acht Bearbeitungsschlitten als Standard ermöglicht die Maschine eine stabile, gleichmässige und qualitativ hochwertige Federproduktion – auch bei komplexen Geometrien.

Highlights & Vorteile

15-Achs CNC-Steuerung für maximale Flexibilität und Präzision
Rotierendes Drahtsystem für bessere Bearbeitungsqualität und intuitive Programmierung
Doppelschwenkachsen zur unabhängigen Steuerung der linken und rechten Schlittenbewegung
Dualer Einzugsroller reduziert Drahtbelastung und verbessert die Wickelqualität
Hochgeschwindigkeitsbearbeitung durch Kurbelmechanismus aller Schlitten
Kompakte Bauweise trotz erweitertem Drahtdurchmesserbereich
IoT-Unterstützung (optional) zur Überwachung des Maschinenstatus und für präventive Wartung

Bedienung & Software

Die LM-26A nutzt das MNO2-Programmiersystem mit 15.6" Full-HD Touchscreen. Die benutzerfreundliche Navigation erleichtert die Programmerstellung, verkürzt die Einrichtzeit und unterstützt Produktionsmanagement sowie Datenerfassung.

Sensorunterstützte Messfunktionen ermöglichen die Kontrolle wichtiger Parameter wie z. B. freie Länge und Winkel (abhängig von Ausstattung/Optionen) – für hohe Wiederholgenauigkeit und effiziente Korrektur.

Technische Daten

Drahtdurchmesser	Ø 1.2 – Ø 2.6 mm
Max. Drehabstand	Ø 100 mm
Index	D/d 4 oder mehr
Vorschubauflösung	0.0001 mm
Max. Vorschubgeschwindigkeit	117 m/min
Werkzeugschlitten	6 Stk.
Servo-R Schlitten	2 Stk.
Max. Luftdruck	0.5 MPa
Stromversorgung	3-Phasen AC 200V, 20A
Nettogewicht	ca. 1700 kg
Steuerung	Windows
Software	MNO2
Display	15.6" Full HD Touchscreen
Externer Speicher	USB-Thumb-Drive
Betriebstemperatur	5 – 40 °C

Optionale Erweiterungen

3D-Schlitteneinheit (Schlitten vorwärts bewegbar bis ca. 200 mm)
Servo-Einheit zur Aussendurchmesser-Verstellung
Erweiterte Schwenkeinheit zur Steuerung der linken/rechten Teile zusätzlich zu oben/unten
Air-Nipper (reduziert Verschleiss und schützt die Pinole/Quill)
Air-Grip für Nachbearbeitung
Reverse-Biegeschlitten (Biegen in Richtung Maschinenfront)
Grip-Head Einheit (Drahtgreifen mit R-Servo)
Kapazitätssensor (Messung der freien Länge)
Kamerasensor (Messung freie Länge, Aussendurchmesser, Winkel etc.)

Hinweis: Technische Änderungen vorbehalten. Programminput-Auflösung ist eine Eingabeeinheit und stellt nicht die Genauigkeit dar.
